處理器系統

CPU

支持 Apollo lake 系列處理器

CPU封裝

BGA

芯片組

支持 Apollo lake 系列處理器

BIOS

EFI BIOS

內存

技術架構

單通道 DDR3L 1066/1333/1600MHz

容量

最大支持 8GB DDR3L 內存

插槽

DDR3 SODIMM 204 Socket

雙顯支持

圖形控制器

Intel HD Graphics

VGA 支持最大分辨率 2048x1536

HDMI

HDMI 支持最大分辨率 3840*2160

雙顯支持

HDMI+VGA 同步或異步顯示

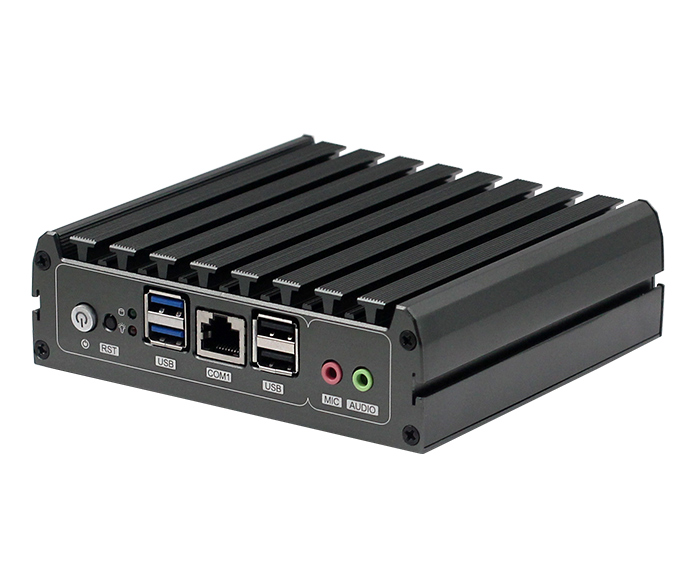

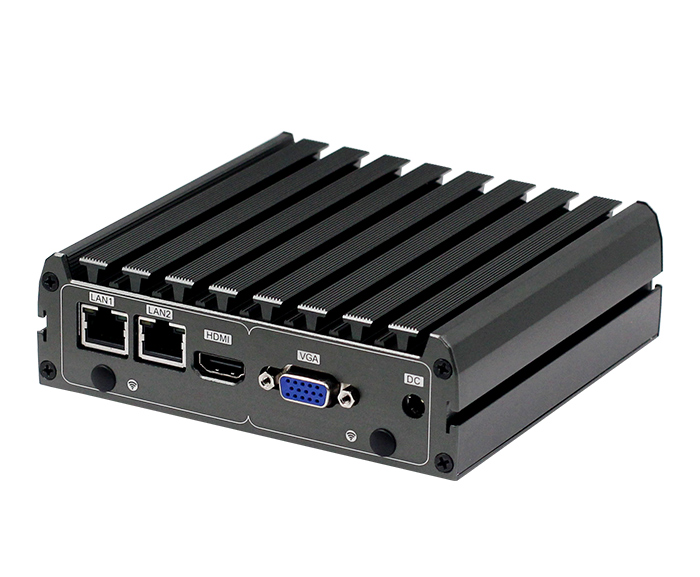

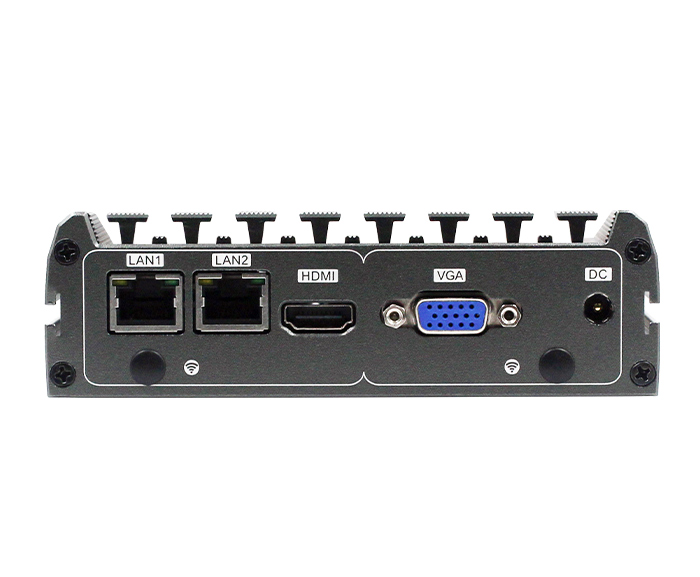

I/O背面

端口

1*VGA 1*HDMI 2*USB2.0 2*USB3.0 2*LAN 1*快速開機按鈕，帶指示燈 1*重啟
按鈕 1*Line_out 1*MIC 1*電源指示燈 1*硬盤指示燈

網絡

控制器

2*Intel I225 2.5G 高性能網卡，RJ45 接口

輸入輸出接口

USB

2*USB2.0 2*USB3.0 最大支持+5V/1A

串口

1*RJ45 接口 RS-232

音頻

1*LINE OUT 1*MIC

擴展總線

Mini-PCle

1 個 Mini-PCIe 插槽,支持 PCIE 和 USB 信號設備

存儲

SATA

1 個標準 SATAIII 接口, 最大傳輸速率 6Gb/s

M-SATA

1 個 Mini-PCIe M-SATA Scoket,支持 SANDISK 協議，最大傳輸速率 6gb/s

EMMC

支持 32/64/128G(可選擇）

電源類型

電源類型

單輸入直流通電源，DC12-19V，+/-5%

電源功耗

20W

工作環境

工作溫度

-20℃ ~ +60℃

存儲溫度

-40℃ ~ +85℃

工作濕度

0% ~ 90%相對濕度, 無凝露

存儲濕度

0% ~ 90%相對濕度, 無凝露

 外觀尺寸

尺寸

134*126*40.6 mm

重量

0.5KG

認證

CE,ROHS,FCC

型號

描述

CPU可選

AP42NC

集成 Intel Apollo lake 系列處理器

N4200 四核 1.1GHz up to 2.5GHz
N3450 四核 1.1GHz up to 2.2GHz
E3940 四核 1.1GHz up to 1.8GHz
